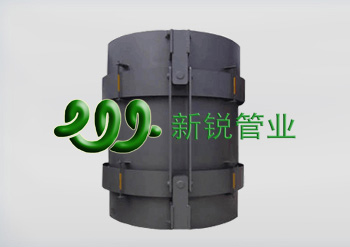

首頁復式萬向鉸鏈型波紋補償器
發布時間:2017-12-06

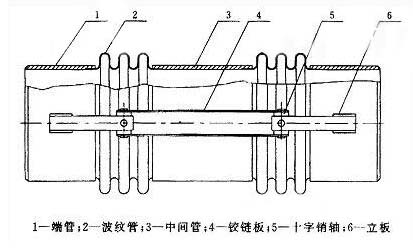

一、產品結構簡圖
二、產品特點
復式萬向鉸鏈型補償器可以補償任意平面的角位移，萬向鉸鏈波紋補償器兩個或三個與一個鉸鏈型配置使用，可以補償立體管系的橫向撓曲。復式萬向鉸鏈型補償器由兩組波紋管和結構件組成，復式萬向鉸鏈型補償器主要用于吸收軸向位移而不能承受波紋管壓力推力的補償器。因為結構簡單，制造成本低，對于管道口徑小，固定支座易于設置的管線，復式萬向鉸鏈型補償器應優先采用這一種。但復式鉸鏈及復式萬向鉸鏈型波紋管不能承受壓力推力，所以在選用復式鉸鏈及復式萬向鉸鏈型波紋管時，一定要正確計算壓力推力，并正確地設置固定支座。對于大口徑管線盡管壓力低，但壓力推力也大得驚人，所以一定要設置好固定支座和滑動支座。
三、產品安裝使用注意事項
1. 鉸鏈型波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
2. 對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3. 需要進行“冷緊”的補償器，預變形所使用的輔助構件應在管路安裝完畢后方可拆除。
4. 嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5. 安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
